赤外線サーモグラフィー外壁調査
高所でも足場の仮設無しで外壁全面調査が可能です。
赤外線サーモグラフィによる外壁調査は低コスト・短期・安全に調査することが出来ます。
赤外線外壁調査のメリット
赤外線外壁調査は低コスト・短期間・安全性の３つが特徴です。
建築基準法の定期報告制度の改正(12条改正・・平成20年4月 ）により竣工から１０年毎に外壁の全面調査が義務付けられました。
ただ、全面打診調査の場合、足場仮設が必要な為、相当なコストがかかってしまいます。
赤外線サーモグラフィによる外壁調査は、足場使うことなく調査が出来ますので、コストの大幅な削減が出来、短期間で安全な外壁調査が出来るのです。
赤外線外壁調査とは
赤外線装置法とも言われる赤外線外壁調査は、赤外線サーモグラフィーを用い、
外壁の劣化状態を解析する調査診断方法です。
赤外線サーモグラフィーによって、建造物から放射される熱エネルギーを微細レベル（最小温度分解能0.04℃）まで感知し、
その感知した熱エネルギー分布が撮影した画像に表わされ、建造物の異常個所が判別できます。
それを高精度の解析ソフトと熟練した解析技術者によって、外壁（タイル、モルタル）の浮き・ひび割れ（クラック）等の
劣化状態を診断するものです。

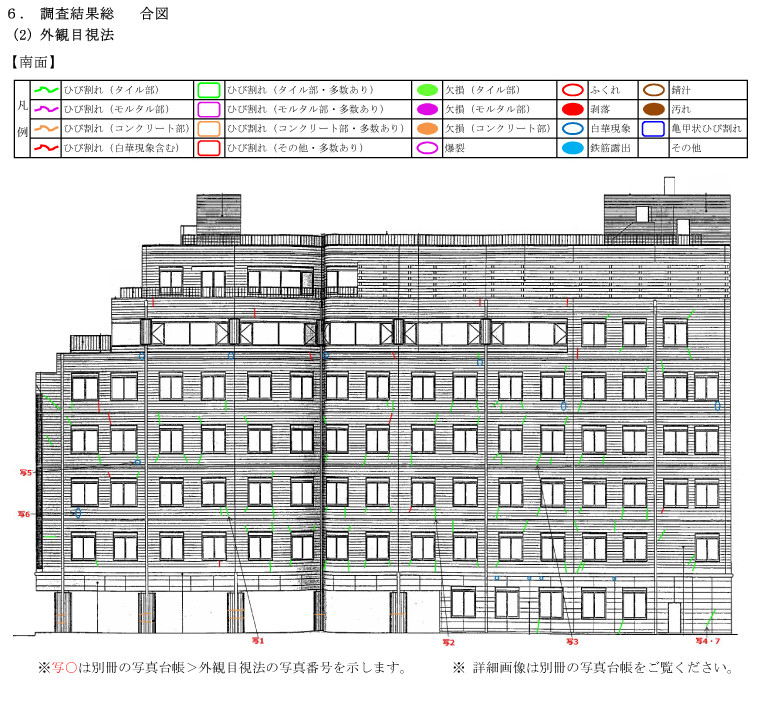

外壁の総合劣化箇所表示図面（プロット図）見本

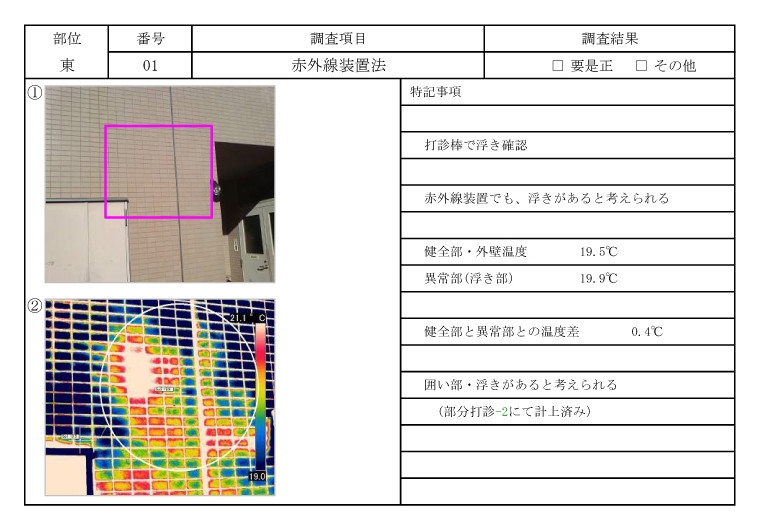

報告書写真台帳 見本

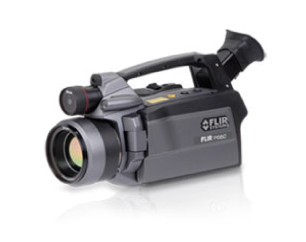

BIGが使用する世界レベルの高性能赤外線サーモグラフィー
メーカーFLIR （米国）
型番SC620
検出方式 非冷却マイクロボロメーター
最小温度分解能0.04℃（＠30度）
空間分解能0.65mrad※標準レンズ時
検出波長7.5～13µm
視野角 24℃（H）×18℃（V）＝標準レンズ時
12℃（H）×9℃（V）＝望遠レンズ時
有効画素数640×480ピクセル
可視カメラ320万画素（ランプ付）
ノイズリダクションOFF
